ディーゼル発電機はどのように動作するのですか?フルガイド

あ ディーゼル発電機 ディーゼル燃料の化学エネルギーを内燃を通じて機械エネルギーに変換し、次にその機械エネルギーを電磁誘導を通じて電気エネルギーに変換することによって機能します。 簡単に言えば、ディーゼルの燃焼によりエンジンが回転し、エンジンがオルタネーターを回転させ、オルタネーターが電気を生成します。 プロセス全体は、4 ストローク ディーゼル燃焼サイクルとファラデーの電磁誘導の法則という 2 つの核となる科学原理に依存しており、連続的に同期して動作します。

ディーゼル発電機は、世界で最も広く使用されている電源の 1 つです。病院、データセンター、産業施設にバックアップ電力を供給します。送電網にアクセスできない遠隔地の一次電力。建設現場や船舶の補助電源としても使用できます。世界のディーゼル発電機の設置容量を超えました 2023 年時点で 200 ギガワット 、市場は年間約200億ドルと評価されています。それらがどのように機能するかを理解することは、適切なユニットの選択、正しく保守し、問題を効果的にトラブルシューティングするのに役立ちます。

すべてのディーゼル発電機内の 2 つのコア システム

1 kW のポータブル ユニットから 2,000 kW の産業用スタンバイ システムに至るまで、すべてのディーゼル発電機は、完全に連携して動作する必要がある 2 つの切り離せないシステムを中心に構築されています。

ディーゼルエンジン（原動機）

ディーゼル エンジンは発電機の機械の心臓部です。ディーゼル燃料を燃焼させて回転力（トルク）を生み出します。ガソリンエンジンとは異なり、ディーゼルエンジンは 圧縮着火 スパーク点火ではなく、圧縮空気の温度が約 100℃に達するとディーゼル燃料が自動的に点火することを意味します。 700–900°F (370–480°C) 点火プラグは必要ありません。この根本的な違いにより、ディーゼル エンジンはガソリン同等のエンジンよりも高い熱効率と長い耐用年数を実現します。

オルタネーター（発電機）

オルタネーターは発電機の電気の心臓部です。エンジンの回転機械エネルギーを電磁誘導によって交流 (AC) 電力に変換します。導体（銅線コイル）が磁界内で回転すると、ワイヤ内に電圧が誘導されます。エンジンがより速く、より安定して回転するほど、電気出力はより安定して強力になります。ディーゼル発電機のほとんどのオルタネーターは、 50 Hz または 60 Hz AC 出力 — 使用されている国の送電周波数と一致します。

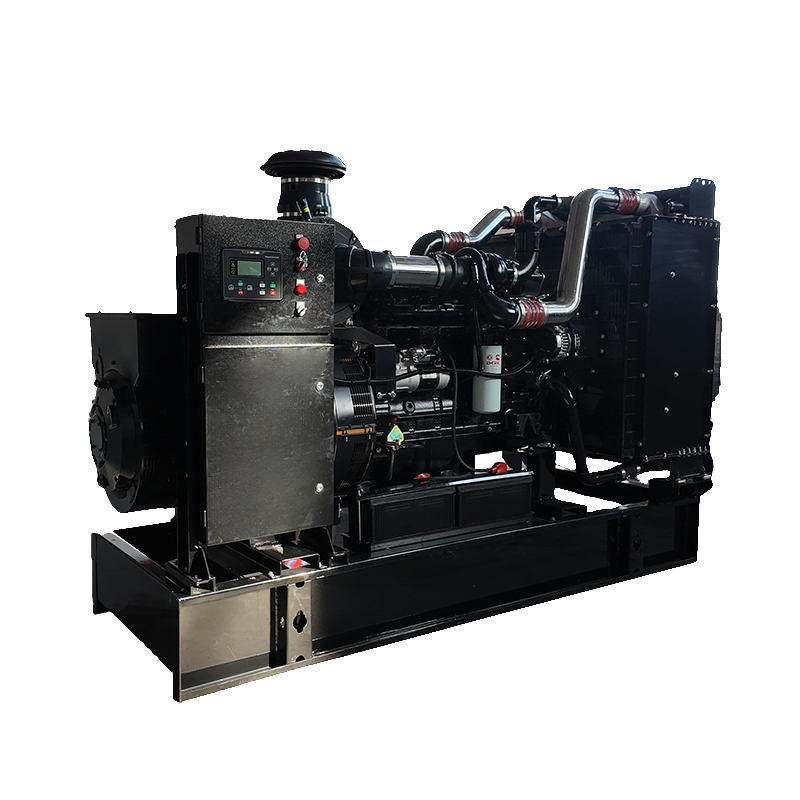

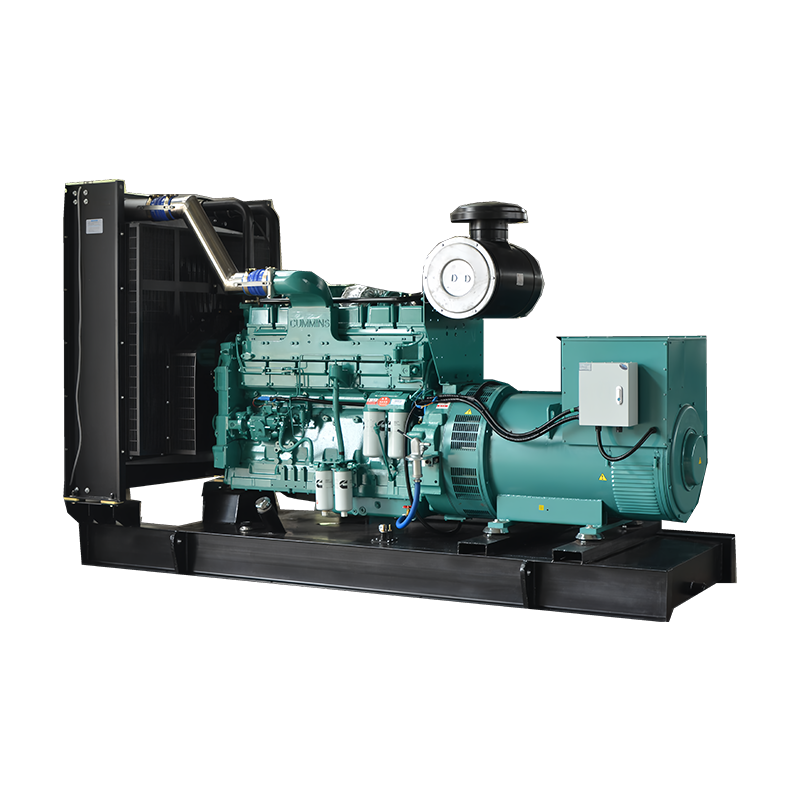

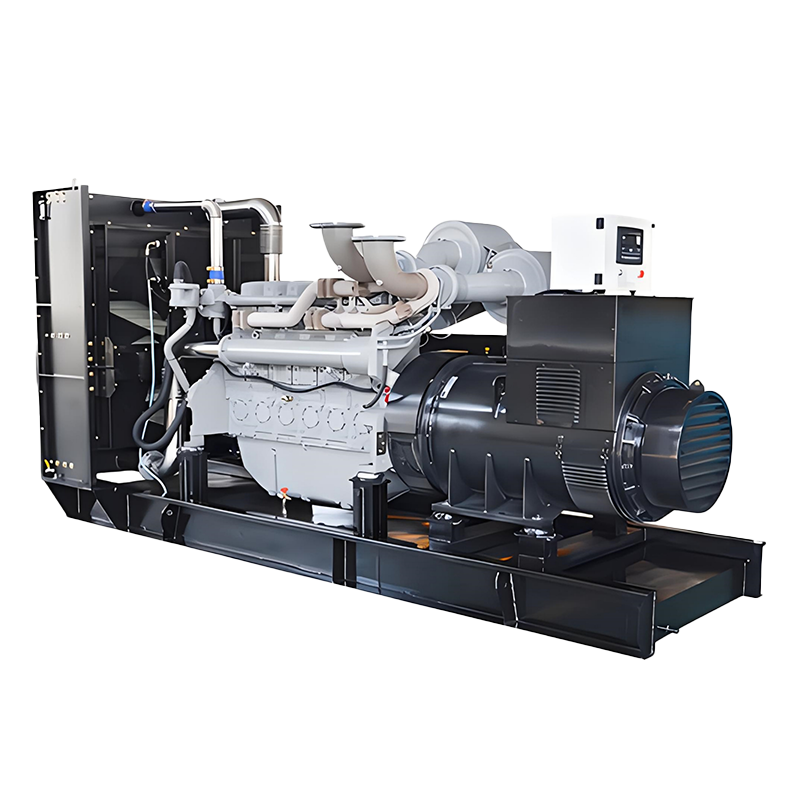

これら 2 つのシステムは機械的に結合されており、通常は共通の鉄骨フレーム (「発電機フレーム」) に取り付けられ、直接シャフト カップリングまたは振動を吸収するフレキシブル カップリングを介して接続されています。エンジンは、出力周波数を決定する固定回転速度でオルタネーターを駆動します。

4 ストローク ディーゼルの燃焼サイクルの説明

ディーゼル エンジンは、オットー ディーゼル サイクルとも呼ばれる 4 ストローク サイクルで動作します。各サイクルは、各シリンダー内で発生する 4 つの異なるピストン ストロークで構成されます。ディーゼル発電機がどのように発電するかを理解するには、このサイクルを理解することが不可欠です。

ストローク 1 — 吸気

ピストンは上死点 (TDC) から下死点 (BDC) まで下降します。吸気バルブが開き、新鮮な空気 (ガソリン エンジンのような燃料と空気の混合物ではない) がシリンダー内に引き込まれるようになります。排気バルブは閉じたままです。ピストンが下死点に達するまでに、シリンダーは大気圧のきれいな空気で満たされます。

ストローク 2 — 圧縮

両方のバルブが閉じます。ピストンは下死点から上死点まで上向きに戻り、閉じ込められた空気をより小さな体積に圧縮します。 ディーゼル エンジンは 14:1 ～ 25:1 の圧縮比を使用します。 (ガソリン エンジンの 8:1 ～ 12:1 と比較)。この極度の圧縮により、気温が 700 ～ 900°F まで上昇し、接触するとディーゼル燃料に発火するほど高温になります。スパークプラグは必要ありません。圧縮による熱だけが燃焼を引き起こします。

ストローク 3 — パワー (燃焼)

ピストンが TDC に達する直前に、燃料インジェクターはディーゼル燃料の正確なミストを過熱した圧縮空気に直接噴射します。燃料は即座に爆発的に発火します。燃焼ガスの急激な膨張により、ピストンが猛烈な力で押し下げられます。 これがパワーを生み出す唯一のストロークです — 他のすべてのストロークは、フライホイールに蓄えられたエネルギーの一部を消費します。ピストンにかかる下向きの力はコネクティングロッドを介してクランクシャフトに伝達され、ピストンの直線運動が回転運動に変換されます。

ストローク 4 — 排気

あs the piston reaches BDC, the exhaust valve opens. The piston moves back upward, pushing the spent combustion gases out of the cylinder and through the exhaust system. The exhaust valve closes, the intake valve opens, and the cycle repeats continuously — typically 1,500～1,800回/分 通常の発電機動作中の (RPM)。

多気筒ディーゼル エンジン (ほとんどの発電機エンジンには 4、6、8、または 12 個の気筒があります) では、各シリンダーが正確なタイミングで点火し、動力行程が重なるようになります。これにより、クランクシャフトの回転に沿って動力伝達が均等に分散され、個々のパルスではなくスムーズで一貫したトルクが生成されます。

オルタネーターが回転を電力に変換する仕組み

ディーゼル エンジンが回転機械エネルギーを生成すると、オルタネーターがそれを使用可能な AC 電力に変換します。この変換は以下に基づいています ファラデーの電磁誘導の法則 、1831 年にマイケル ファラデーによって発見されました。変化する磁場は近くの導体に起電力 (電圧) を誘導します。

ローターとステーター: コアコンポーネント

オルタネーターは 2 つの主要コンポーネントで構成されます。

• ローター (界磁巻線): エンジンのクランクシャフトによって直接駆動される回転コンポーネント。これには、回転磁場を生成する電磁石 (DC 励起電流によって励磁される) が含まれています。
• ステータ（電機子巻線）： ローターを取り囲む固定部品。ローターの周囲に円筒状のパターンで配置された銅線コイルが含まれています。

あs the rotor spins inside the stator, its rotating magnetic field continuously cuts through the stator's copper windings. This induces an alternating voltage in each winding — positive during one half-rotation, negative during the other. The result is alternating current (AC), which reverses direction at a rate determined by the rotor's rotational speed.

回転速度によって出力周波数が決まる仕組み

AC 出力の周波数は、エンジンの回転速度 (RPM) とローター内の磁極ペアの数によって直接決まります。関係は次のように表されます。

周波数 (Hz) = (RPM × 極対の数) ÷ 60

60 Hz の出力を生成する標準的な 2 極オルタネーター (北米で使用されている) の場合、エンジンは正確な速度で動作する必要があります。 3,600RPM 。 50 Hz 出力 (ヨーロッパ、アジア、および世界のほとんどの地域で使用) の場合、2 極オルタネーターには次のものが必要です。 3,000RPM 。 4 極オルタネーターは 1,800 RPM で 60 Hz、1,500 RPM で 50 Hz を達成します。これが、多くの大型ディーゼル発電機がこのような低速でより効率的な速度で動作する理由です。

電圧調整

あs electrical loads increase or decrease, the alternator's output voltage tends to fluctuate. The あutomatic Voltage Regulator (AVR) 出力電圧を継続的に監視し、ローターの電磁石に供給される DC 励起電流を調整します。励起電流が増えると磁場が強化され、電圧出力が増加します。刺激が少なくなると弱まります。最新のAVRは電圧を内部に維持します 定格出力電圧の±1% 負荷が急速に変化する場合でも。

ディーゼル発電機の稼働を維持する主要なサポート システム

ディーゼル発電機は、エンジンとオルタネーターのほかに、いくつかの重要なサブシステムに依存しています。それぞれが、安全、効率的、信頼性の高い動作を維持する上で特定の役割を果たします。

燃料システム

燃料システムはディーゼルを貯蔵し、濾過して、正確に適切な圧力とタイミングでエンジンに供給します。燃料タンク、燃料フィルター（プライマリおよびセカンダリ）、燃料リフトポンプ、高圧噴射ポンプ、燃料インジェクターで構成されます。最新のディーゼル発電機は コモンレール直接噴射 (CRDI) 燃料を次の圧力に維持するシステム 1,000 ～ 2,500 bar (14,500 ～ 36,000 psi) 、非常に細かい燃料の微粒化が可能になり、よりクリーンで効率的な燃焼が可能になります。

燃料の品質は非常に重要です。汚染されたディーゼル、特に水の浸入や微生物の繁殖を伴うディーゼルは、発電機の故障の主な原因の 1 つです。燃料研磨システムは、大きなデイタンクを備えた発電機、または長期間スタンバイモードにある発電機に推奨されます。

冷却システム

ディーゼルの燃焼は膨大な熱を発生しますが、わずか約 ディーゼルのエネルギー内容の 40 ～ 45% が有用な機械的仕事に変換されます。 。残りは廃熱として除去する必要があり、そうしないとエンジンが過熱して故障します。ほとんどのディーゼル発電機は液体冷却を使用しています。冷却剤 (通常は水と不凍液の混合物) がエンジン ブロックとシリンダー ヘッド内の通路を循環して熱を吸収し、ラジエーターを通ってファンが熱を周囲の空気に放散します。

大型の発電機 (約 500 kW 以上) では、リモートラジエーター、熱交換器、さらには閉回路冷却塔を使用する場合があります。小型のポータブル発電機では空冷を使用する場合があります。シリンダー表面のフィンが熱を通過する空気に直接放散するため、液体冷却回路の複雑さが解消されます。

潤滑システム

可動金属部品により摩擦が発生し、潤滑されていないエンジンは数分以内に破壊されてしまいます。潤滑システムは、ピストン、クランクシャフト ベアリング、カムシャフト ベアリング、コネクティング ロッド、バルブ トレイン コンポーネントなど、すべての可動コンポーネント間にオイルの連続膜を維持します。オイルポンプは、エンジンオイルをサンプから加圧して循環させます。オイルフィルターは金属粒子や燃焼副生成物を除去します。 ほとんどのディーゼル発電機メーカーは、250 ～ 500 運転時間ごとのオイル交換を推奨しています。 ただし、これはエンジンのサイズと用途によって異なります。

あir Intake and Exhaust System

効率的な燃焼には、濾過されたきれいな空気が不可欠です。吸気システムには、塵や粒子を除去し、エンジンを摩耗から保護するエア フィルターが含まれています。多くの大型ディーゼル発電機は ターボチャージャー — シリンダーに入る前に流入空気を圧縮する、排気ガスによって駆動されるタービン。ターボ過給により、より多くの空気質量が各シリンダーに送り込まれ、ストロークあたりにより多くの燃料が燃焼できるようになり、出力が大幅に向上します。ターボチャージャー付きディーゼルは、 30 ～ 50% の電力増加 同じ排気量の自然吸気エンジンと比較した場合。

排気システムは燃焼ガスを除去し、マフラー/サイレンサーを通じて騒音を低減し、(排出ガス規制に準拠した最新の発電機では) 有害な排出ガスを削減するディーゼル微粒子フィルター (DPF) や選択触媒還元 (SCR) ユニットなどの処理システムに排気を通過させます。

起動システム

ディーゼル エンジンでは、圧縮点火サイクルを開始するために外部クランキングが必要です。ほとんどのディーゼル発電機は電気始動システムを使用しています。12V または 24V DC スターター モーター (専用バッテリー バンクから電力供給) がエンジン フライホイール リング ギアと係合し、エンジンを約 150 ～ 250 RPM — 点火に必要な十分な圧縮を達成するのに十分な速さ。エンジンが点火して速度が上がると、スターターが自動的に解除されます。

大型の産業用発電機では、圧縮空気始動システムを使用する場合があります。このシステムでは、貯蔵された圧縮空気がシリンダーに送られてエンジンをクランキングします。これは、大規模なバッテリーバンクが実用的でない環境で役立ちます。自動始動システムには、スタンバイ期間中に始動用バッテリーを完全に充電しておくためのバッテリー充電器が含まれています。

制御盤と監視システム

コントロールパネルは発電機の頭脳です。すべての重要なパラメータを監視し、自動操作を管理します。最新のデジタル制御パネル (発電機コントローラーまたは AMF (Automatic Mains Failure) パネルと呼ばれることが多い) は、以下を継続的に追跡します。

• 出力電圧、電流、周波数、力率
• エンジン冷却水の温度と油圧
• 燃料レベルと燃料消費率
• バッテリーの電圧と充電状態
• エンジン回転数と稼働時間

スタンバイ用途では、AMF パネルが主電源の故障を検出し、発電機を自動的に起動し、負荷を商用電源から発電機に転送し、商用電源が回復すると負荷を主電源に戻します。すべて人間の介入は必要ありません。 一般的な AMF 応答時間の範囲は 10 ～ 30 秒です。 停電から発電機の全負荷まで。

完全な発電シーケンスを段階的に説明

完全な動作フローを理解するために、開始コマンドから電力供給までの完全なシーケンスを次に示します。

1. コントロール パネルは開始コマンド (手動、主電源障害時の自動、またはスケジュールされた) を受け取ります。
2. バッテリー駆動のスターターモーターがエンジンをクランキングし、クランクシャフトを回転させて圧縮サイクルを開始します。
3. 燃料システムは、ディーゼルを高圧でインジェクターに供給します。
4. シリンダー内の圧縮空気は発火温度に達します。燃料インジェクターがディーゼルを噴射し、燃焼を開始します。
5. 燃焼によりピストンが下方向に駆動されます。コネクティングロッドは直線運動をクランクシャフトの回転に変換します。
6. クランクシャフトは、ダイレクトカップリングまたはドライブシャフトを介してオルタネーターのローターを回転させます。
7. ローターからの回転磁界により、ステーター巻線に交流電圧が誘導されます。
8. AVRは励起電流を調整して安定した出力電圧を維持します。
9. ガバナ システムはエンジン速度を監視し、負荷が変化しても定格 RPM を維持するために燃料供給を調整します。
10. 発電機が定格周波数と電圧に達すると、転送スイッチが発電機を負荷回路に接続します。
11. 電気はオルタネーターの端子から出力回路ブレーカーを通って接続された負荷に流れます。

動作中、ガバナとAVRは、負荷需要の変化に応じて安定した周波数と電圧を維持するために継続的に調整します。負荷が増加すると燃料を追加し、負荷が減少すると燃料供給を減らします。

知事: ディーゼル発電機が安定した周波数を維持する方法

周波数の安定性は、発電機の最も重要な要件の 1 つです。モーター、コンピューター、時計、照明安定器など、ほとんどの電気機器は、正確に 50 Hz または 60 Hz で動作するように設計されています。周波数の偏差は、機器の誤動作、早期の摩耗、または損傷の原因となります。

ガバナは、負荷の変化に関係なく一定のエンジン速度 (したがって一定の出力周波数) を維持する機械的または電子システムです。大きな負荷が突然発電機に接続されると、エンジンが一時的に遅くなります。ガバナはこの速度低下を検出し、ただちに燃料供給を増やして RPM を回復します。大きな負荷が切断されると、エンジンが瞬間的に速度超過になり、ガバナが燃料供給量を減らします。

機械式ガバナーと電子式ガバナー

古いディーゼル発電機は、機械式フライウェイト ガバナを使用していました。フライウェイト ガバナは、エンジン速度が増加すると外側に移動する遠心力の重りで、レバー機構を介して燃料制御ラックを物理的に調整していました。機械式ガバナは堅牢で信頼性が高く、通常は周波数を一定範囲内に保ちます。 定格値の±3～5% .

最新の発電機は電子等時性ガバナ、つまり磁気ピックアップ センサを介してエンジン速度を測定し、電子燃料噴射システムを迅速かつ正確に調整するデジタル コントローラを使用しています。電子ガバナが周波数を一定範囲内に維持 ±0.25%以上 これは、高感度の電子機器、可変速モーター、および他の発電機や電力網との並列運転に不可欠です。

ディーゼル発電機の種類と動作原理

すべてのディーゼル発電機は同じ基本的な動作原理に従っていますが、設計、規模、用途が大きく異なります。違いを理解すると、特定のニーズに合わせて適切なタイプを選択するときに役立ちます。

スタンバイ vs. プライム電力 vs. 連続定格

ディーゼル発電機はさまざまなデューティ サイクルで定格されており、定格デューティを超えて発電機を使用すると耐用年数が大幅に短くなります。

• スタンバイ評価: 緊急時に利用可能な最大電力 (通常は年間最大 200 時間)。連続または主電源の使用には適していません。
• プライム電力定格: 可変負荷で年間無制限の時間電力を利用できます。通常、スタンバイ定格より 10% 低くなります。
• 連続評価: 一定の負荷で無制限の時間最大電力を発揮します。通常、スタンバイ定格より 20% 低くなります。

ディーゼル発電機とガソリン発電機: 動作の違いがどのように重要になるか

ディーゼル発電機とガソリン発電機はどちらも内燃を通じて燃料を電気に変換しますが、燃焼プロセスの根本的な違いにより、性能、効率、寿命に実質的な大きな違いが生じます。

の キロワット時あたりの燃料消費量が 30 ～ 40% 削減 ディーゼル発電機を導入すると、大規模な運用が劇的に安くなります。 100 kW の発電機を年間 500 時間稼働させる商業施設では、ディーゼルが約 15,000 ～ 17,500 リットル、ガソリンが 22,500 ～ 30,000 リットル消費され、一般的な燃料価格で年間 10,000 ～ 20,000 ドルの差があります。

一般的な問題とジェネレーターの設計によるそれらへの対処方法

ディーゼル発電機がどのように動作するかを理解することは、何が問題となるのか、そしてなぜ発電機の設計に最も一般的な故障モードに対する特定の保護手段が含まれているのかを理解することも意味します。

湿式スタッキング (アンダーローディング)

ディーゼル発電機が以下の速度で連続運転した場合 定格負荷の30% 、燃焼温度が低すぎるため、ディーゼルと空気の混合気を完全に燃焼させることができません。未燃焼の燃料とカーボンの堆積物（「ウェットスタック」または「カーボンローディング」と呼ばれます）は、排気システム、ターボチャージャー、ピストンリングに蓄積します。時間の経過とともに、電力損失、過剰な煙、および燃料消費量の増加が発生します。

予防: 定格容量の 50 ～ 80% で動作するように、発電機のサイズを適切に設定します。稼働頻度が低いスタンバイ発電機の場合は、定期的なロード バンク テストをスケジュールして、蓄積された炭素堆積物を燃焼させます。

過負荷

定格容量を超えて発電機を稼働させると、エンジン、オルタネーター、配線に負担がかかります。エンジンは設計よりも多くのトルクを供給する必要があり、燃料消費量、発熱、摩耗が増加します。オルタネーターの動作が高温になり、ステーター巻線の絶縁が低下します。最新の発電機には、持続的な過負荷から保護する回路ブレーカーと電子負荷管理システムが装備されていますが、瞬間的な過負荷（モーターの始動サージなど）が到達する可能性があります。 通常の動作電流の 3 ～ 6 倍 サイジングの計算に考慮する必要があります。

寒冷時の始動不良

ディーゼル エンジンは、点火に十分な圧縮温度を達成できるかどうかに依存します。周囲温度が低い (40°F / 4°C 以下) 場合、冷気の密度が高く圧縮が難しくなり、ディーゼル燃料の粘度が増加し、バッテリー容量が低下するため、始動が困難になります。最新のディーゼル発電機はこの問題に対処します。 グロープラグまたは吸気ヒーター 燃焼室を予熱するエンジンブロックヒーター、待機中に冷却水の温度を維持するエンジンブロックヒーター、流動点が低い寒冷地用ディーゼルブレンドなどです。

電圧と周波数の不安定性

大型モーターの始動や高ワット機器のスイッチオンなど、負荷の急激な変化により、発電機に対する突然の要求が生じます。ガバナと AVR は、周波数の低下 (モーターの速度を低下させ、照明のちらつきを引き起こす) や電圧低下 (敏感な電子機器に損傷を与える可能性がある) を防ぐために、迅速に応答する必要があります。発電機の応答能力は、 過渡応答時間 は、動的負荷を伴うアプリケーションにとって重要な仕様です。

ディーゼル発電機の効率: 実際に使用する燃料の量はどれくらいですか?

燃料消費量はディーゼル発電機の主な運転コストであり、負荷レベル、エンジンのサイズ、使用年数によって大きく異なります。燃料消費量を理解すると、運用計画、燃料貯蔵のサイジング、総所有コストの計算に役立ちます。

さまざまな負荷レベルでの燃料消費量

あ commonly used rule of thumb is that a diesel generator consumes approximately 定格容量 kW あたり 1 時間あたり 0.4 リットルのディーゼル 75 ～ 80% の負荷で。ただし、実際の消費量は負荷の割合によって異なります。

注目してください 負荷が増加すると実際に燃料効率 (kWh あたりのリットル) が向上します 。発電機を 25% の負荷で動作させると、75 ～ 100% の負荷で動作させるよりも、生成される電力単位当たりの燃料が大幅に多く浪費されます。大きすぎず、小さすぎず、適切な発電機のサイズが燃料コストに直接影響するのはこのためです。

排出ガス: ディーゼル発電機が排出するものとそれが重要な理由

ディーゼルの燃焼では、さまざまな排気ガスと粒子が発生します。環境規制が世界的に強化されるにつれて、これらが何であるか、そして現代の発電機がそれらをどのように管理するかを理解することがますます重要になっています。

一次排気コンポーネント

• 二酸化炭素 (CO₂): の primary combustion product. Unavoidable with any carbon-based fuel. Approximately 2.68 kg of CO₂ is produced per liter of diesel burned.
• 窒素酸化物 (NOx): 高い燃焼温度で大気中の窒素が酸素と反応すると形成されます。 NOx はスモッグや酸性雨の原因となるため、厳しい排出制限の対象となります。
• 粒子状物質 (PM): 不完全燃焼によって生成される微細な炭素煤粒子。 PM は、特に密閉された環境や都市環境において、重大な健康上の懸念事項です。
• 一酸化炭素 (CO): 不完全燃焼によって生成されます。高濃度では有毒。これが、ディーゼル発電機を屋内や十分な換気のない閉鎖空間で決して運転してはいけない主な理由です。
• 炭化水素 (HC): 不完全燃焼による未燃の燃料粒子。

最新の排出ガス制御システム

ディーゼル発電機の排出規制は、米国 EPA Tier 4 Final、EU Stage V、中国国家基準 VI などの基準によって管理されています。コンプライアンスには後処理技術の統合が必要です。

• ディーゼル微粒子フィルター (DPF): すす粒子を捕らえて定期的に燃焼させ、PM の排出を最大 95% 削減します。
• 選択的触媒還元 (SCR): ディーゼル排気液 (DEF/AdBlue - 尿素溶液) を排気流に噴射し、触媒上で NOx と反応させて無害な窒素と水を生成し、NOx を最大 90% 削減します。
• 排気ガス再循環 (EGR): 排気ガスの一部を吸気中に再循環させ、ピーク燃焼温度を下げ、NOx の生成を抑えます。

EPA Tier 4 Final エンジンは、規制前のディーゼル エンジンよりも NOx と PM の排出量が約 90% 少ない 1990 年代からは、環境と健康への影響が劇的に改善されました。

発電機の仕組みに基づくメンテナンスの要点

ディーゼル発電機がどのように動作するかを知ることで、どのようなメンテナンスが必要か、またその理由が直接わかります。各サブシステムには、その動作条件に関連付けられた特定のサービス要件があります。

計画されたメンテナンス間隔

これらのタスクが機械的に重要な理由

エンジン オイルは、熱分解や燃焼副産物による汚染によって劣化します。摩耗したオイルは保護膜の強度を失い、金属同士が接触するようになります。燃料フィルターには水や微粒子が蓄積し、インジェクターの詰まりや腐食の原因となります。クーラントは化学的に劣化し、腐食防止特性が失われ、沸点が低下します。 計画的なメンテナンスを怠ることが、ディーゼル発電機の早期故障の最も一般的な原因です — そして最も予防可能なのは
